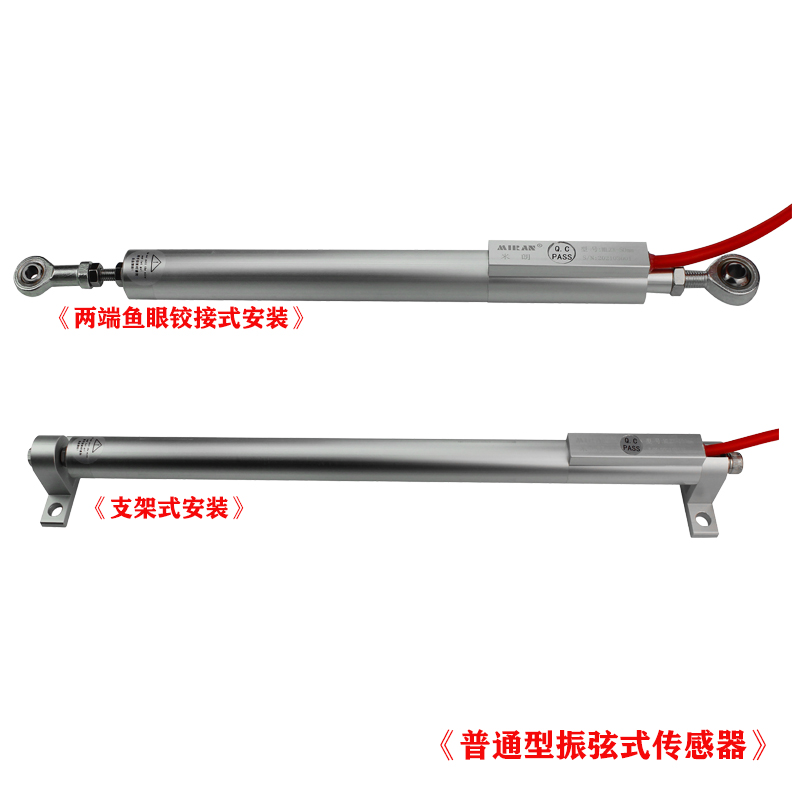

一、MLZX振弦式位移傳感器（裂縫計）概述：

       振弦式傳感器是目前國內外普遍重視和廣泛應用的一種非電量電測的傳感器。它包括經過熱處理的振弦檢測元件，一根一端與振弦連接，另一端與滑動拉桿相連的消除了應力的彈簧構成。隨著滑動拉桿的拉動，彈簧開始伸長并引起振弦張力的增加，鋼弦的振動頻率也隨之產生改變，張力與彈簧的伸長成正比。因此位移的變化可以通過測量鋼弦的張力即鋼弦的振動頻率變化來實現。

       由于振弦傳感器直接輸出振弦的自振頻率信號，因此，具有抗干擾能力強、受電參數影響小、零點飄移小、受溫度影響小、性能穩定可靠、耐震動、壽命長等特點。

二、振弦式位移傳感器（裂縫計）應用領域：

        振弦位移傳感器廣泛應用于大壩、橋梁、巖石、混凝土、土體、道路、廠房、隧道、地下洞室及模型試驗等工程中的結構物體的位移、沉降、變形、裂縫等，進行長期相對位移變化監測。

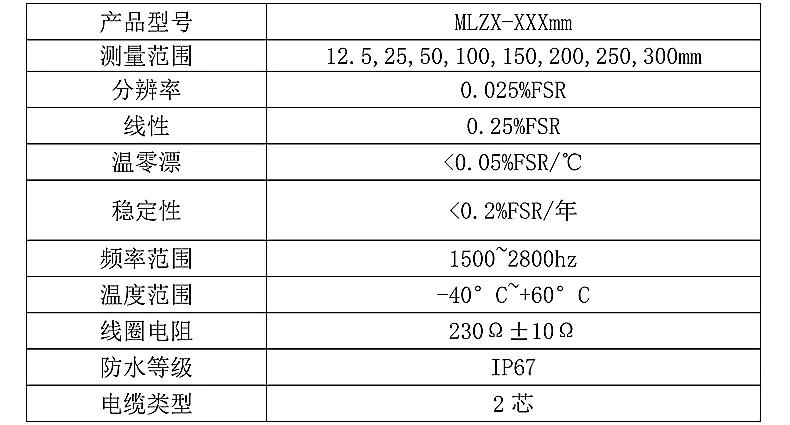

三、振弦式位移傳感器（裂縫計）技術參數：

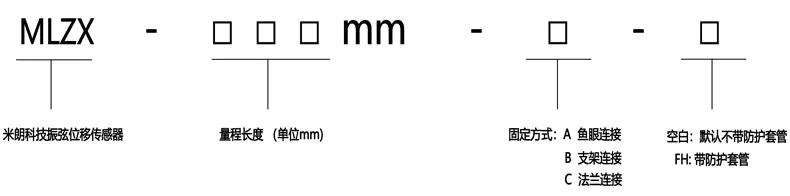

四、振弦式位移傳感器（裂縫計）產品命名規則：

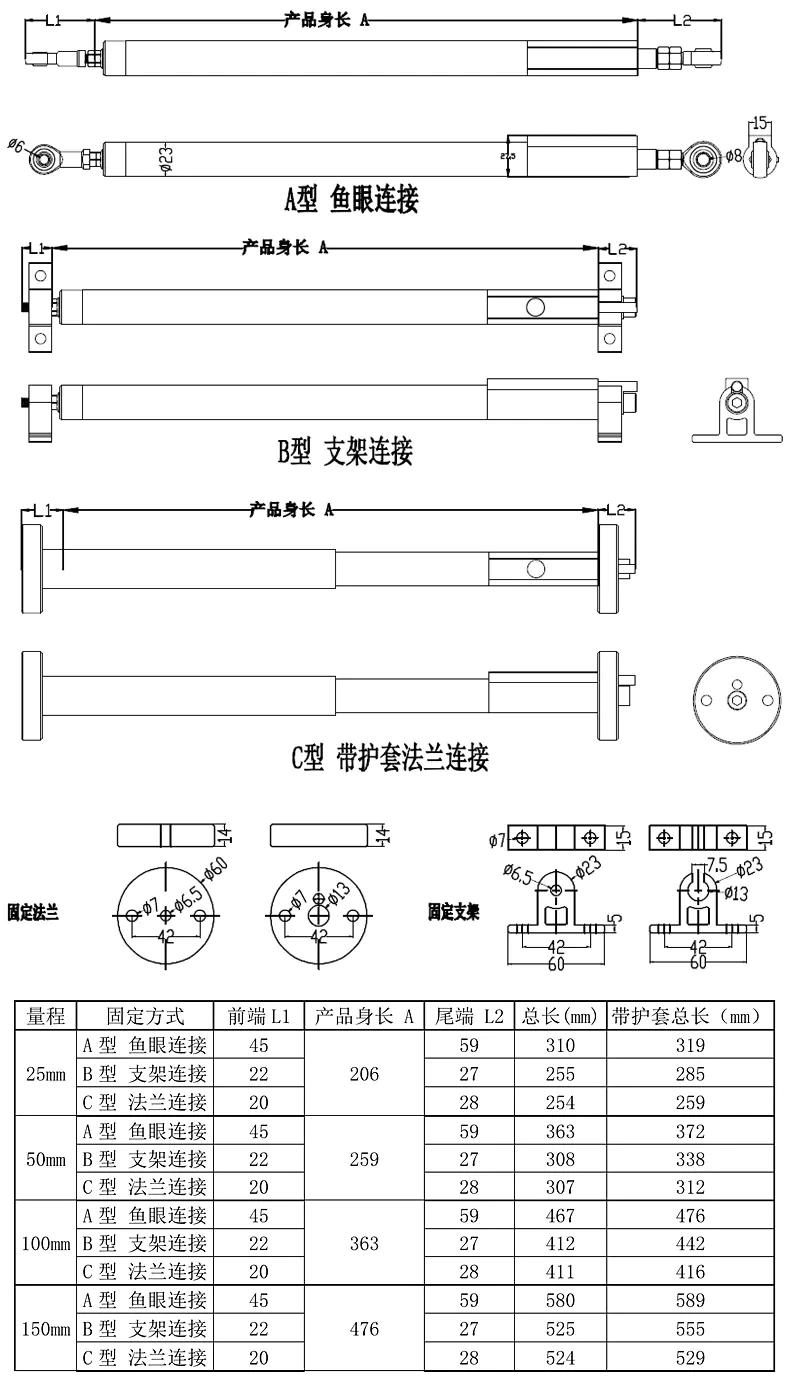

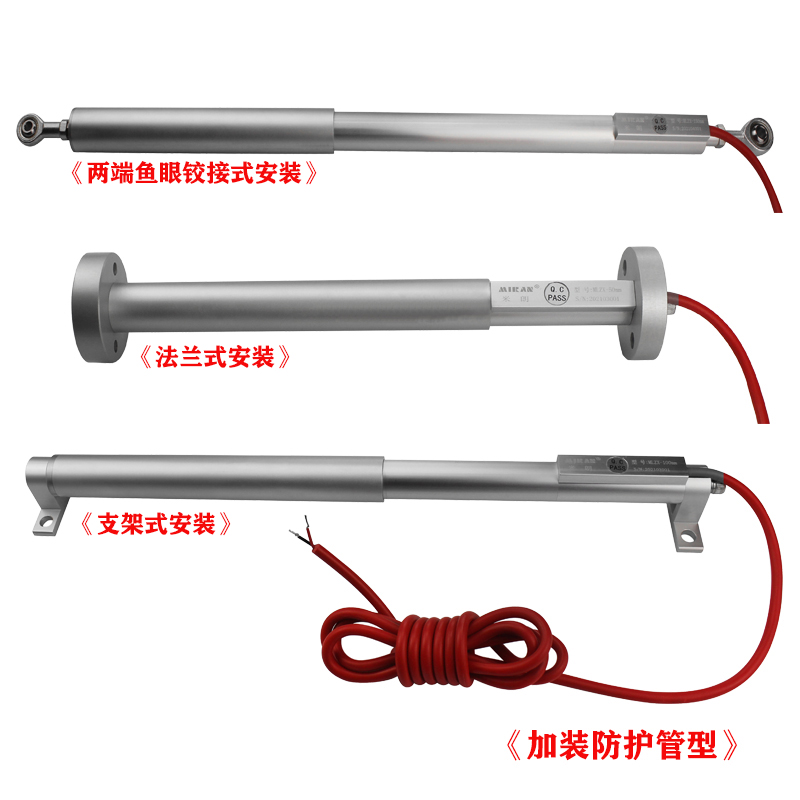

五、振弦式位移傳感器（裂縫計）安裝尺寸 (單位:mm)：

六、振弦式位移傳感器（裂縫計）注意事項：

●本儀器應在額定測量范圍內工作。

●安裝儀器電纜時，應盡量使電纜遠離電氣干擾如發動機，變壓器，點焊機，動力電纜，馬達發動機等等。電纜決不允許與交流電源線一同埋在地下或傳送！否則電纜會感應到其他頻率的電干擾信號，將給儀器獲得穩定的讀數帶來麻煩。

●根據現場需要接長電纜時，應注意接頭處的防水密封要可靠。

●儀器在搬運及安裝等諸環節均應小心注意，切忌劇烈振動。避免造成儀器或零部件的任何機械損傷或變形，重點保護好傳感器及測量桿及其連接口，免受損傷和變形

●儀器引出電纜可達1000米（另購）。用戶訂貨時未加以說明，均按2米長度接線出廠。

● 儀器未使用放置12個月以上時，使用前應重新進行標定。

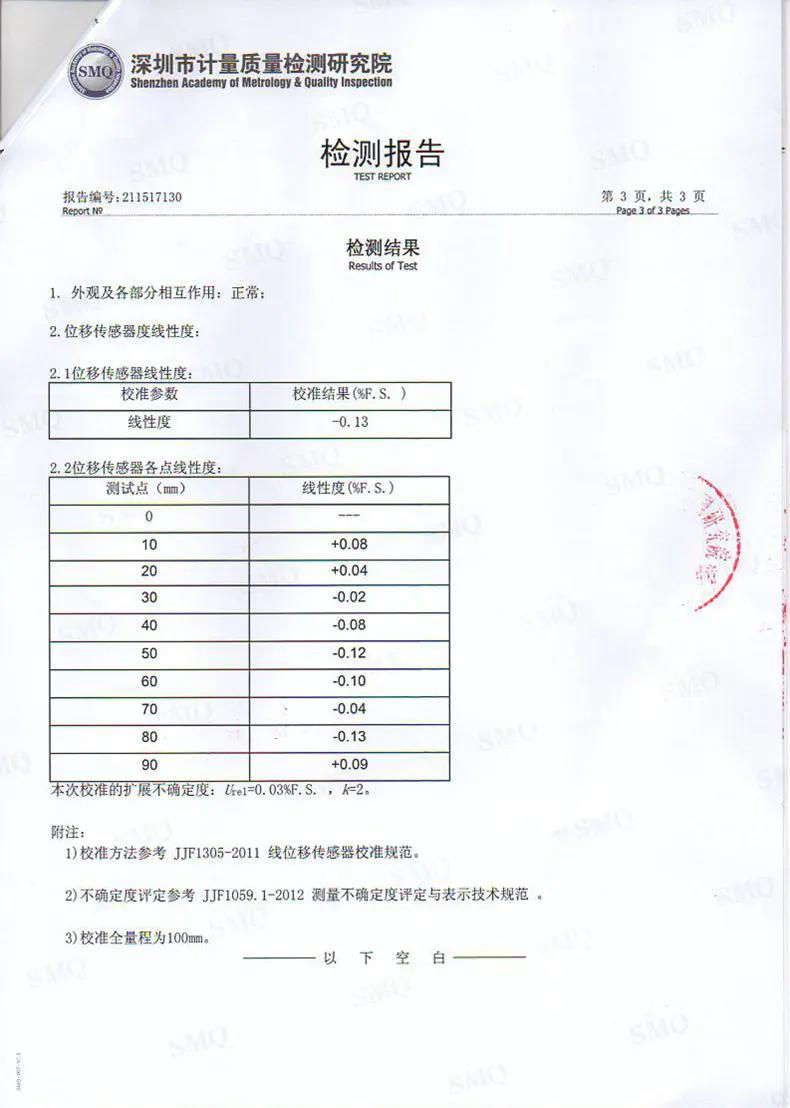

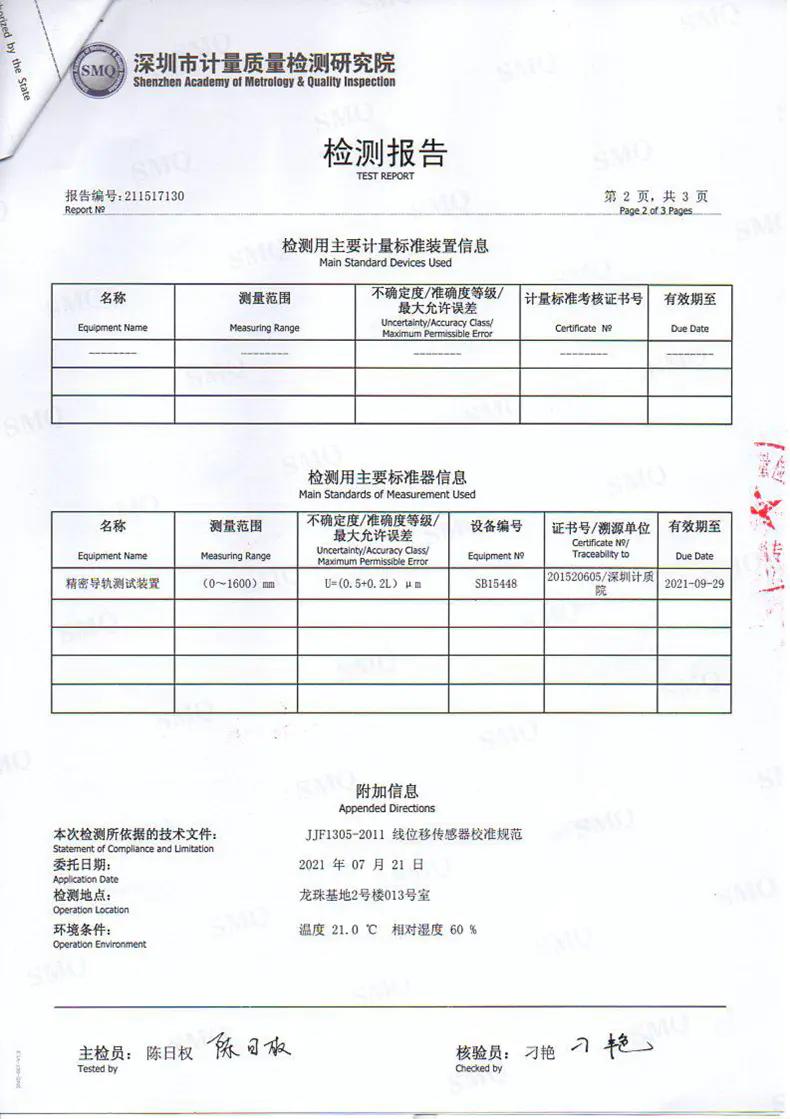

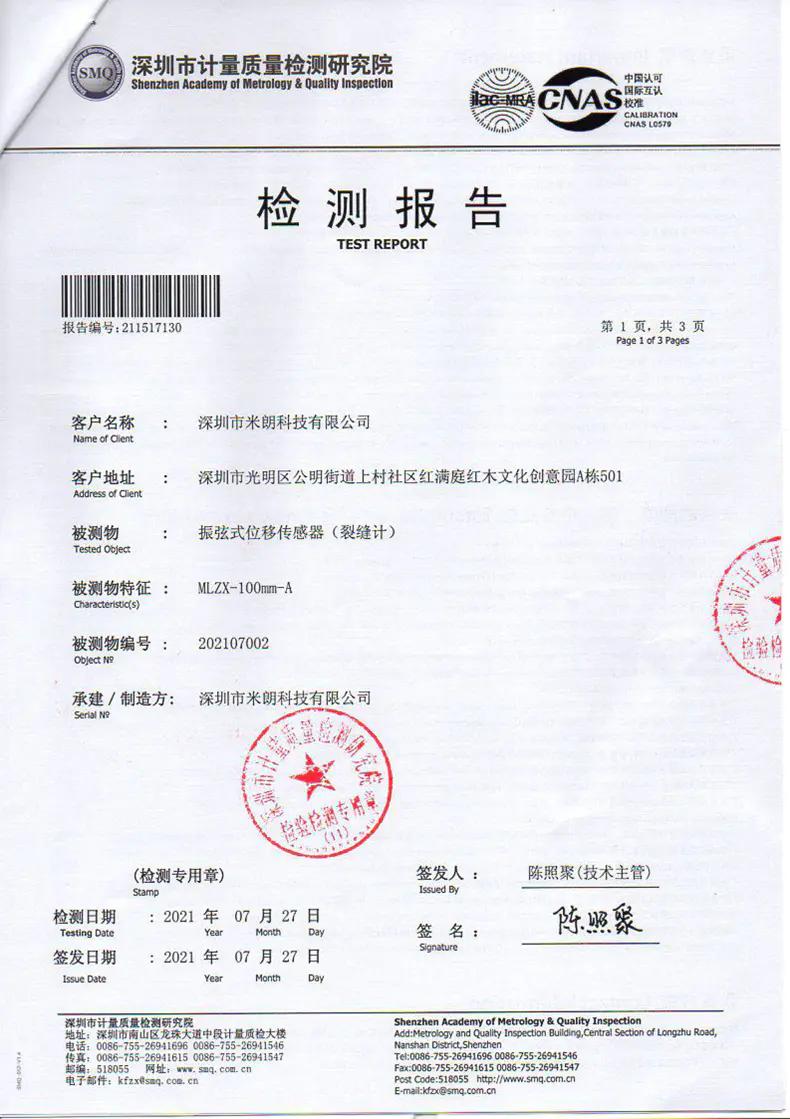

七、振弦式表面裂縫計（位移傳感器）檢測報告：

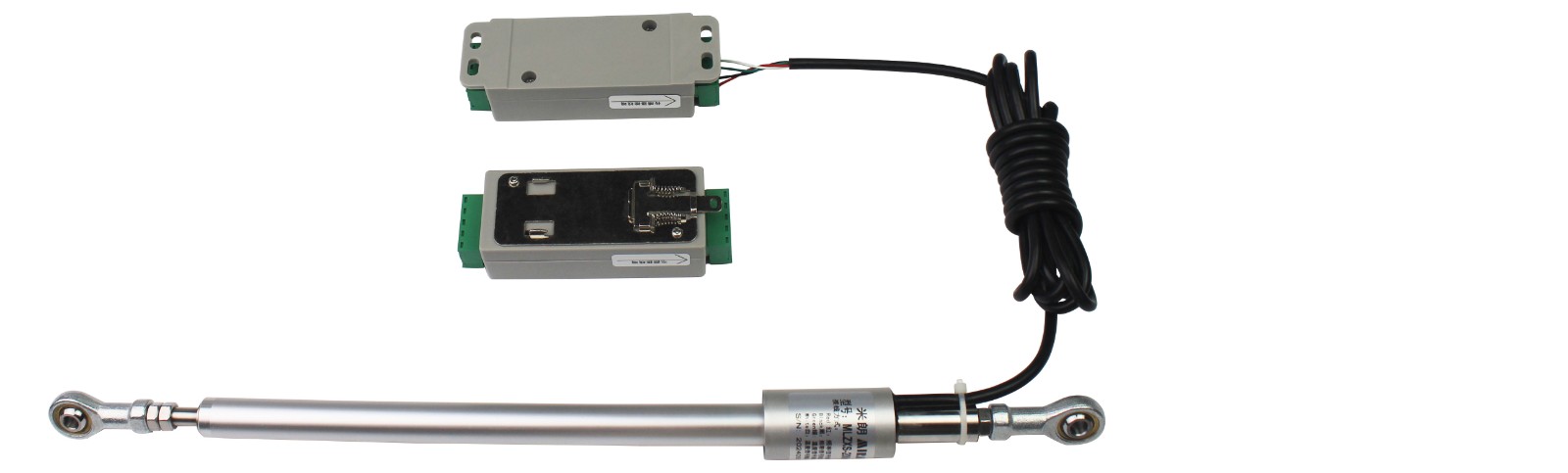

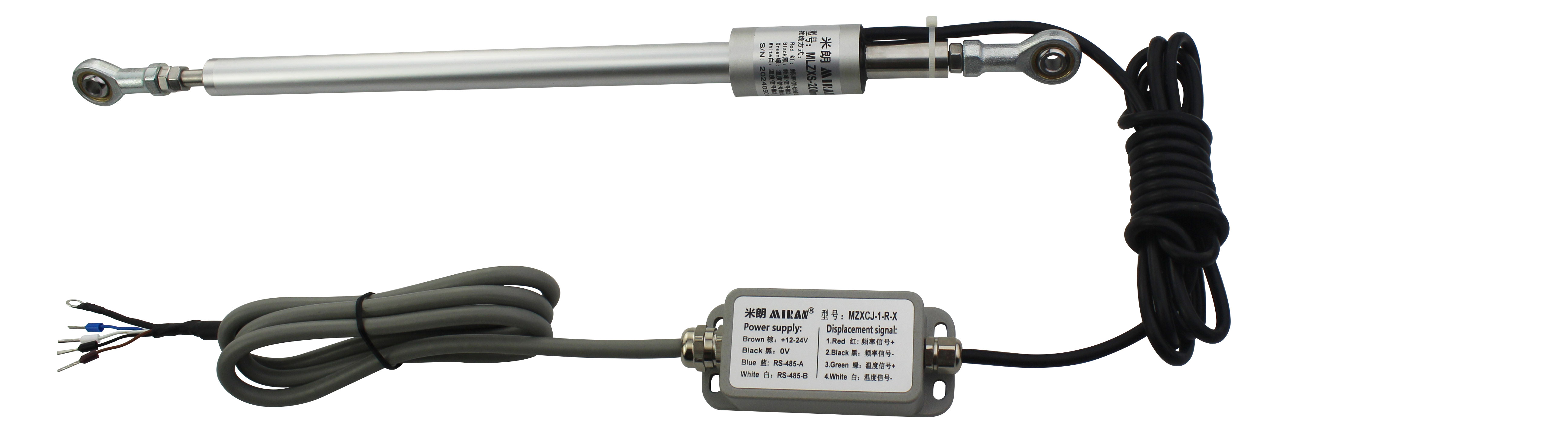

一、振弦裂縫計采集模塊概述：

      米朗RS485振弦傳感器采集卡模塊，可實現將振弦傳感器的自振頻率信號轉化為位移量通過RS485經MODBUS-RTU協議輸出，通過串口指令來實現用戶對不同振弦傳感器標定的功能。用戶完成溫度系數、直線系數、起始點、溫度標定操作后，根據標定系數實現線性輸出，標定之外的部分視為死區。

二、振弦裂縫計采集模塊說明：

      振弦采集模塊是專為干擾較嚴重的環境而設計。在日常作業環境，模擬信號傳送會容易受到干擾。傳送電線質量，周邊設備配置，和電線安裝環境都會大大影響模擬信號傳送。該模塊是配合米朗振弦位移傳感器RS485數字信號輸出的產品使用。傳感器通過該模塊傳入的激勵信號觸發自振，然后該模塊采集傳感器的自振頻率，解碼后得到位移數據等，再通過該模塊RS485輸出實時信號到PC端。

      模塊內部有專用的電源電壓過濾和穩壓系統。為位移測量提供一個zui完整的供電方案。解決了機臺上因共用電源供電所帶來的不穩定電壓干擾而產生的不穩定讀數。此方案不用改動現有設備配置，如控制電腦和配線，而且所得的位移讀數更能媲美采用現場總線的效果。

三、振弦裂縫計采集模塊特點：

●接線端子，可拔插連接接頭使用更方便。

●隔離電源防干擾，更安全。

●振弦采集卡與振弦傳感器配套使用，可隨時更換不同量程的振弦傳感器進行標定使用。

四、振弦裂縫計采集模塊注意事項：

★L(fēng)ED說明：模塊正常輸出時，LED燈為紅、綠兩色燈交替。

★配置說明：模塊需與振弦傳感器配置保持一致，（波特率：9600，數據位8位，停止位1位，無校驗，傳感器地址：01Hs）

★標定說明：若用戶操作時誤操作進入標定模式，只需將位移傳感器位置保持不變，在同一位置標定起點和終點，若標定起點與終點間距過小，模塊會判定標此次標定無效。

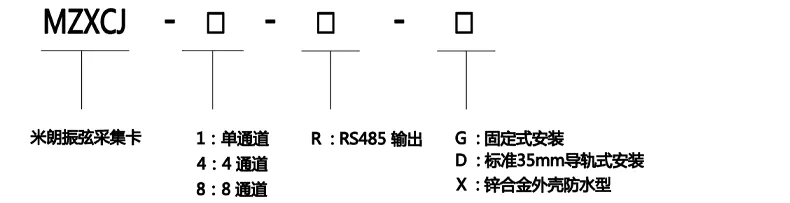

五、產品選型：

六、技術參數：

七、接線示意圖：

八、安裝尺寸：

    如需詳詢產品參數及具體價格，請撥打服務熱線：18988775285 李工
